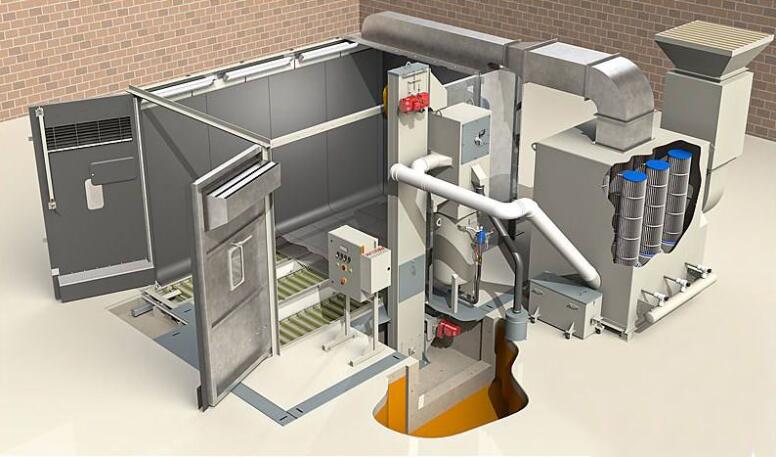

蜂窩板噴砂房泛指一系列采用蜂窩漏板做地面支撐的噴砂房，他可以用于人工噴砂房、半自動噴砂房、全自動噴砂房等系列噴砂房設備。

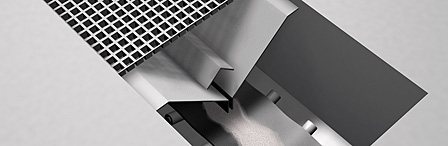

蜂窩板噴砂房的蜂窩板回砂系統構成：

1. 蜂窩板：即采用各類尺寸蜂窩板組合搭建的地面支撐，其主要起到支撐作用和漏沙作用；
2. V字形漏沙板；由兩塊L型鋼板組成下開口V，其主用作用是通過將由蜂窩板漏到下面的砂子、雜質聚集起來，然后通過下面開口漏到輸送帶上；
3. 擋板：位于兩塊L型漏沙板中間，與漏沙板有一定間隙，主要用于防止大尺寸顆粒進入輸送帶，以免給分砂系統帶來傷害；
4. 輸送系統：由輸送帶，V型滾筒組成，用于各類砂石、雜質的輸送，使其收集起來，送入分離系統。

蜂窩板噴砂房其他設備：

1. 噴砂機：包含壓縮機、高壓罐、供砂系統、分砂系統、噴砂頭、管道；
2. 除塵器：濾筒除塵器、布袋式除塵器；
3. 結構：房體結構、工件輸送系統、照明、門。

蜂窩式噴砂房回砂系統效率高，一般用于噴砂量較大的噴砂作業場景。

蜂窩式噴砂房解決方案：13162460999

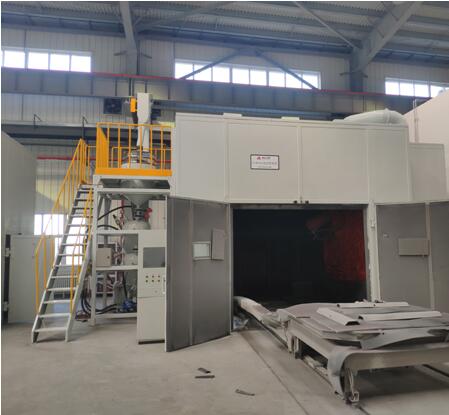

節能環保噴砂房，是根據環保要求設計的噴砂房，其粉塵排放量達到環保要求。

傳統噴砂機開放式噴砂，會導致粉塵四溢，影響作業人員身體健康，也危害周邊環境，同時噪音污染嚴重，為了解決粉塵和噪音污染，保障作業人員健康，同時有效回收砂粒，工廠開始使用噴砂房，在噴砂房內進行噴砂作業。

為確保噴砂房能夠除塵、降噪、回砂砂粒，設計人員會給噴砂房設計除塵系統，使噴砂房處于負壓狀態下，通過大風量除塵器，來處理噴砂作業中產生的粉塵；同時設置有防爆照明系統、蜂窩漏板、給噴砂作業人員配置噴砂作業服；為方便回砂，給噴砂房配置機械刮板回砂、其回砂設施，提高噴砂回砂效率。

以上設計可以使噴砂房具備“環?！毙裕悍蹓m回砂、砂?；厥铡⒃胍舨煌庖?。

當然，不同地區的政策可能會對噴砂房提出更高要求，而噴砂房在與噴漆房配套時，也會對噴砂房提出更苛刻的技術指標，我們將根據客戶的實際需求，來完善環保噴砂房的設計和施工。

風力回收噴砂房

風力回收噴砂也稱氣力回收噴砂房,它是利用風力迅速回收砂粒,循環利用的噴砂房,它噴砂效率高,但是節能不如機械回收噴砂房,而且風力回砂噴砂房適用于干噴砂,噴砂粉塵略大,需要配置較強除塵設備。

風力回收噴砂房配置(具體需要計算選配)

風力回收噴砂房地基

傳統風力回收噴砂房如果有基礎,可以設置地坑,這樣配置臺車、或者懸鏈用于工件的進出,適用于大型、重型工件噴砂處理.

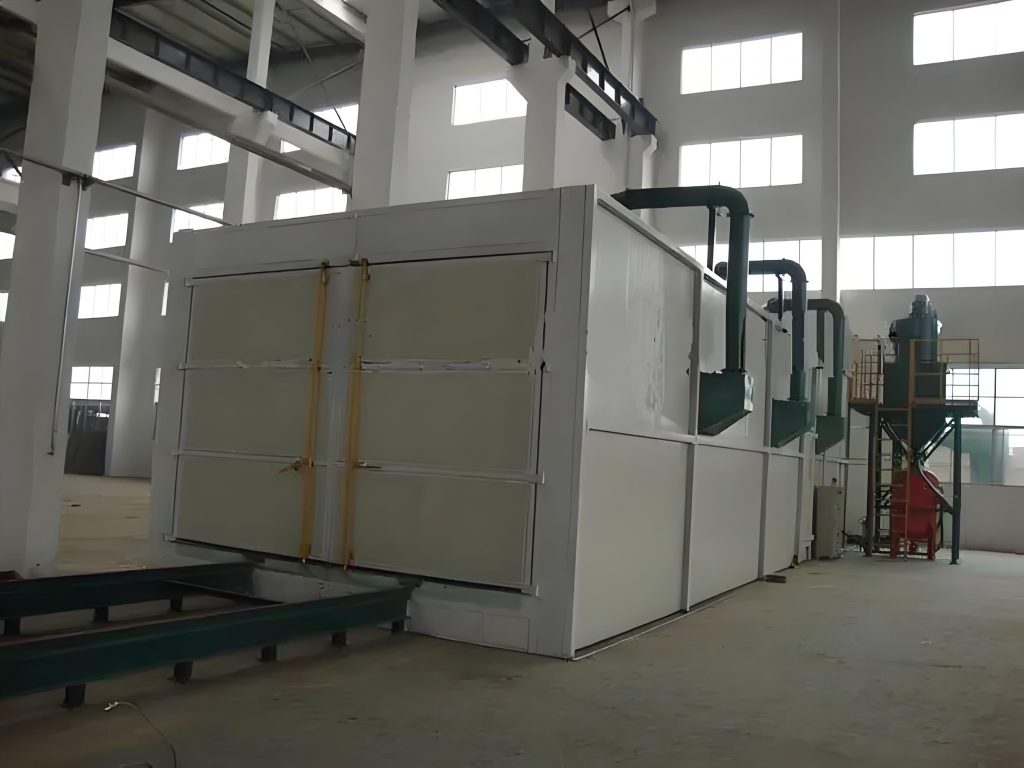

如果不適合建設地坑,也可以選用無地坑風力回收噴砂房,無地坑噴砂房將回砂系統與噴砂房體集成一體,可以方便吊裝,轉移,其噴砂房內約高于廠房40公分左右,無地坑噴砂房一般適用于中小工件噴砂處理.

風力回收噴砂房適用

風力循環噴砂房,適用于各種鋼結構件、鍛造件、鑄造件表面噴砂清理,用于工件防腐預處理噴砂,風力循環噴砂房,噴砂效率高,回收方便!

更多風力回收噴砂房、氣力回收噴砂房相關參數可以聯系我們詳細了解!

聯系電話:13162460999

噴砂房配件及系統集成：噴砂房房體、砂粒自動回收和分離篩選系統、半自動噴砂槍、噴砂保護工裝以及噴砂房電氣自動化控制系統、照明和通風系統、負壓系統。

噴砂房體結構

1、噴砂房由金屬結構件支撐并加固，中間為隔音層以及支撐層、內壁采用的是耐磨耐刮的橡膠層，既能防護砂粒的沖擊還能隔音降噪；

2、在噴砂房的頂部開設有百葉窗式的進風口用來進風保持除塵負壓所需空氣（進風口采用我公司自主研發的消音設計，有效降低噴砂時噪音排放,并能阻止砂粒的外泄），符合GB12348-90《工業企業廠界噪聲標準》；

3、噴砂房頂部以及側面還設計有除塵器負壓吸風口，用于回收懸浮空氣中的噴砂粉塵、無法回收利用的固體顆粒廢棄物；

4、噴砂房還安裝有防爆照明燈，照明采用AC220V，18W×4只防爆燈，所有的照明燈都由增強玻璃保護起來；

5、設備所用鋼結構件（型材、鋼板等）均經過噴涂底漆和面漆；

6、噴砂房設置有檢修進出口門房，檢修人員和操作員可以由此進入更換噴砂槍頭等易損配件、可以在此調節噴砂距離等,還可觀察噴砂運行狀態；

7、噴砂房為封閉區域，在噴砂工作狀態，應控制粉塵外泄。

自動分砂循環系統

1、噴砂房內地面是由鋼質格柵覆蓋的蜂窩地板、蜂窩地板回收系統由2條蜂窩地板模塊組成；

2、噴砂房下部配備磨料回收機構；

3、從蜂窩地板回收的磨料通過管道被輸送到磨料旋 風分離器中，在這里將好的可重新使用的磨料從灰塵和碎片中分離出來；

4、分離后的磨料經篩選裝置篩子選后，可使用的磨料收集至磨料桶中，并在磨料底部加裝一組電阻絲，可有效避免磨料受潮。無法使用的磨料落至垃圾桶當中；

5、分離器本體內部安裝有抗磨損層，以最大限度提高分離器的壽命；

6、振動篩采用三維震動，2層振動篩網分別為16目和24目，過濾掉大于16目和小于24目的磨料，保留24目至16目的磨料，并收集于磨料桶。

噴砂槍機構

1、系統配置一把射吸式或壓力式噴砂槍，吸砂管位于磨料儲存筒下部，通過法蘭、氣動閥與其連接；

2、噴砂槍所需壓力為0.4-0.7MPa，單把噴砂槍的噴砂效率為1.86m2/h；

3、噴槍通過對吸砂管閥門的控制可以實現“噴砂”和“吹氣”兩個功能，當噴砂工作完成后，PLC根據設定可實現“吹氣”功能，此時噴槍只出氣、不出砂；

4、噴砂槍配置有磨料流量調節閥門，可根據需要調節噴砂操作時磨料的流量。（該閥門控制流量精確，操作非常簡單）。

噴砂工裝

主要是噴保護服、其他根據需要定制的工裝配件。

電氣控制系統

1、本系統配置電氣控制柜一套，對設備所有開啟/中斷/中轉等要求的操作進行控制。操作方式為按鈕式，控制單元采用PLC控制；

2、電氣元件采用國內外知名品牌產品如SIEMENS的PLC、歐姆龍的繼電器、施耐德的限位開關等，有效保證設備無故障運行。

噴砂柜

FCI-6.5型射吸式噴砂槍，是一種小型的手持式噴砂工具。它可用作噴涂（焊）前的表面清潔毛化處理，也可除漆、焊縫清理、制備毛化玻璃和其他零件的噴毛處理，噴砂效果良好。工作原理為壓縮空氣進入空氣進口，通過噴射嘴，其高速氣流從噴砂噴射出時噴射嘴與噴砂嘴之間產生負壓區，將砂粒入并和高速氣流一起 射向工件表面。

由噴砂柜和小型除塵設備組成，全封閉式結構，方便干凈，適合小零件和試樣的噴砂加工。噴砂形成的粉塵，由除塵器過濾后排放到室外。

主要參數如下

（a）外型尺寸：2×4×2.5（長×寬×高）米，

（b）照明：2盞200w防爆燈
